产品详情

一、产品简介

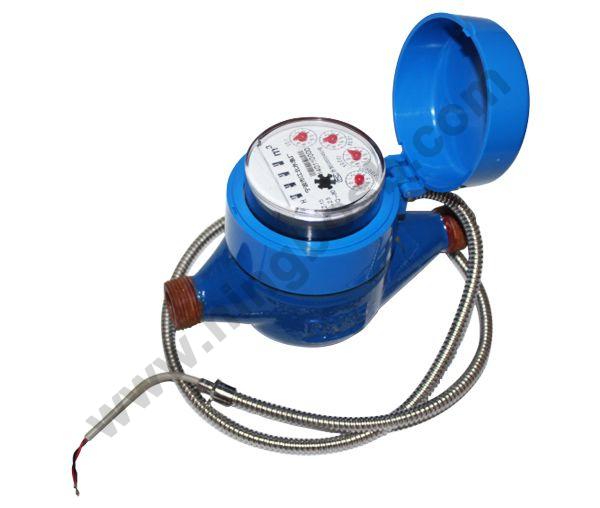

　　直读式远传水表是一种数据可远距离传输的智能仪表，专门用于测量单向水流的自来水管道中饮用冷水的总量。它采用了M-BUS/RS485总线的通讯方式，实现了水表使用水量的远程直读功能，有效减少了管理部门上门抄表的工作量。

　　此类水表利用了光电直读技术直接判断水表字轮的位置，这是一种基于光电技术和微电子技术的“位置识别”技术。这种技术在平时并不消耗电力，只有在抄表瞬间才供电并读取字轮读数。与传统的脉冲远传水表相比，它采用了分体式设计，电子单元安装在一个独立的全密封腔体内，防水性能达到了Ip68等级，避免了光线干扰等问题，同时也不改变传统水表的结构，不影响其计量精度及灵敏度。它能够将读数误差降至零，在自动抄表系统中实现了机电转换零误差的效果，并且具有微功耗设计、编码校验技术、强抗干扰能力、远距离传输、高计量精度、小启动流量、便捷抄表、美观安全、卫生耐用等优点。

　　直读式远传水表符合GB/T778-2018《饮用冷水水表和热水水表》以及CJ/T224-2012《电子远传水表》的技术标准。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》、DL/T645-2007《多功能电能表通信协议》、GB/T19582.1-2008《基于Modbus协议的工业自动化网络规范 第1部分：Modbus应用协议》、GB/T19582.2-2008《基于Modbus协议的工业自动化网络规范 第2部分：Modbus协议在串行链路上的实现指南》的要求，并可根据客户需求进行通信协议的定制。

二、功能特点：

　　1.计量流量功能：可以计量单向、非脉冲的水流量。

　　2.集抄管理功能：通过电脑的RS485通讯方式可对水表进行表号设置、读写底用量等功能。

　　3.直接字轮读数：该水表可以直接读取字轮上的数据，与传统的脉冲远传水表不同，无需设定表底数或表常数等参数。因此，机械读数与电子读数完全一致，消除了由于累积误差或水表反转导致的读数差异问题。

　　4.低功耗设计：该水表在非抄表状态下不消耗电力，仅在抄表瞬间才会短暂供电，并在抄表完成后立即断电，大大降低了能耗。高度可靠的通信：采用先进的通信技术，确保数据传输稳定可靠，减少了通信故障的可能性。

　　5.对射式读取技术：通过光学对射的方式直接读取字轮的位置信息，保证了读数的准确性和一致性。

　　6.自动化抄表管理：简化了抄表流程，实现了抄表工作的自动化，提高了工作效率，降低了人力成本。

　　7.唯一地址编号与简便布线：每个水表都拥有一个独一无二的地址编号，并且支持总线式的布线方式，使得安装和维护过程变得极为简单。

三、性能参数

型号	公称口径 DN	量程比 Q?/Q?	过载流量 Q?	常用流量 Q?	分界流量 Q?	最小流量 Q?	最小读数 Min	最大读数 Max
	mm		m3/h				m3
LXZ-15	15	R80	3.125	2.5	0.05	0.03125	0.00005	99999
		R100			0.04	0.025
		R125			0.032	0.02
		R160			0.025	0.015625
LXZ-20	20	R80	5	4	0.08	0.05	0.00005	99999
		R100			0.064	0.04
		R125			0.051	0.032
		R160			0.04	0.025
LXZ-25	25	R80	7.875	6.3	0.126	0.07875	0.00005	99999
		R100			0.101	0.063
		R125			0.081	0.0504
		R160			0.063	0.039375
LXZ-32	32	R80	12.5	10	0.2	0.125	0.00005	99999
		R100			0.16	0.1
		R125			0.128	0.08
		R160			0.1	0.0625
LXZ-40	40	R80	20	16	0.32	0.2	0.0005	99999
		R100			0.256	0.16
		R125			0.205	0.128
		R160			0.16	0.1

　　▲ 过载流量(Q?)— 要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量；

　　▲ 常用流量(Q?)— 额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求；

　　▲ 分界流量(Q?)— 出现在常用流量Q?和最小流量Q?之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量；

　　▲ 最小流量(Q?)— 要求水表的示值符合最大允许误差的最低流量；

　　▲ 示值误差：在水温0.1℃至30℃范围内，水表的最大允许误差在高区(Q?≤Q≤Q?)为±2%，低区(Q?≤Q<Q?)为±5%，水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。

四、外形尺寸

水平安装

立式安装

五、规格参数

水平安装直读式远传水表规格参数表

公称口径	L1	L2	L3	H	W	D
	mm
DN15	165	255	14	118	87	R?″
DN20	195	295	16	118	87	R?″
DN25	225	345	22	130	92	R1″
DN32	230	350	22	135	92	R1?″
DN40	245	380	27	188	116	R1?″

立式安装直读式远传水表规格参数表

公称口径	A	B	C	L1	L2	L3	D
	mm
DN15	130	13	77.5	98	188	14	R?″
DN20	135	17	77.5	106	206	16	R?″
DN25	140	13	87.5	108	224	22	R1″

六、安装及使用注意事项

　　安装说明

　　1.初始检查：在安装之前，务必读取并记录水表的地址，确保电子编码与表盘上的序列号相匹配。

　　2.安装标准：水表的安装需遵守国家标准GB/T778.2的相关规定。

　　3.选择合适的口径：水表的口径应依据安装管道的尺寸以及常用流量来决定，通常应选择接近常用流量的水表口径。安装位置应避免阳光直射、水浸、冰冻和污染环境，并确保易于拆卸和读数。

　　4.水平安装：水表须水平安装，水流方向应与水表上的箭头方向一致，且表头显示面应朝上。

　　5.管道清洁：安装新水表前，应彻底清理管道内的砂石、麻丝等杂质，以防堵塞水表。

　　6.?；ご胧喝绻戆沧霸诠┧耍蛴υ谒沓鏊税沧爸够胤?，防止热水或蒸汽反流损坏水表内部组件。

　　7.正确连接：将水表接头套入接头螺母并安装到管道上，旋转接头螺母使水表固定在管道上，确保水表度盘朝上，且水表与管道连接时避免过度弯曲，以防损坏接口。

　　使用注意事项

　　1.定期检查：定期检查直读式远传水表的运行状况，特别是在冬季要特别注意防冻措施。

　　2.安装位置：安装位置应避免曝晒、冰冻、污染和潮湿环境，便于拆装和抄表。在寒冷季节，除了包扎水表和管道外，还应关闭水表进水端的阀门，并打开出水端的放水阀和水龙头，以防止水表因冰冻而损坏。建议安装在专用的水表箱内。

　　3.数据核对：若发现远传抄表数据与水表实际读数不符或远传系统发生故障时，应以水表表头度盘的实际读数为准。

　　4.?；け砀牵悍此矶潦笥笆备呛帽砀?，以避免强光干扰导致远传读数不准确。

　　5.正确接线：水表的接线应严格按照接线图进行，确保电路无断路或短路现象，并且接线头应密封或用绝缘胶带包裹，避免裸露在外。

七、配件及保修服务

　　配件说明：每个水表配备两套连接螺母、接管和橡胶密封圈。

　　保修服务说明：

　　1.一年质保服务：凡是从本厂购买并安装合理的水表，在正常使用流量的情况下，如果因为产品质量问题导致的内部零件损坏或故障(不包括因冰冻造成的损坏)，只要铅封完好无损，本厂将在一年内提供免费的修理或更换服务，并承担往返的运费。

　　2.超出保修期的服务：如果在保修期之外产品出现任何问题，本厂将继续提供维修服务，但会收取相应的材料成本费用。

　　3.非质保情况：由于安装不当或人为因素导致的水表损坏，不属于质保范围之内。
